I. TỔNG QUAN

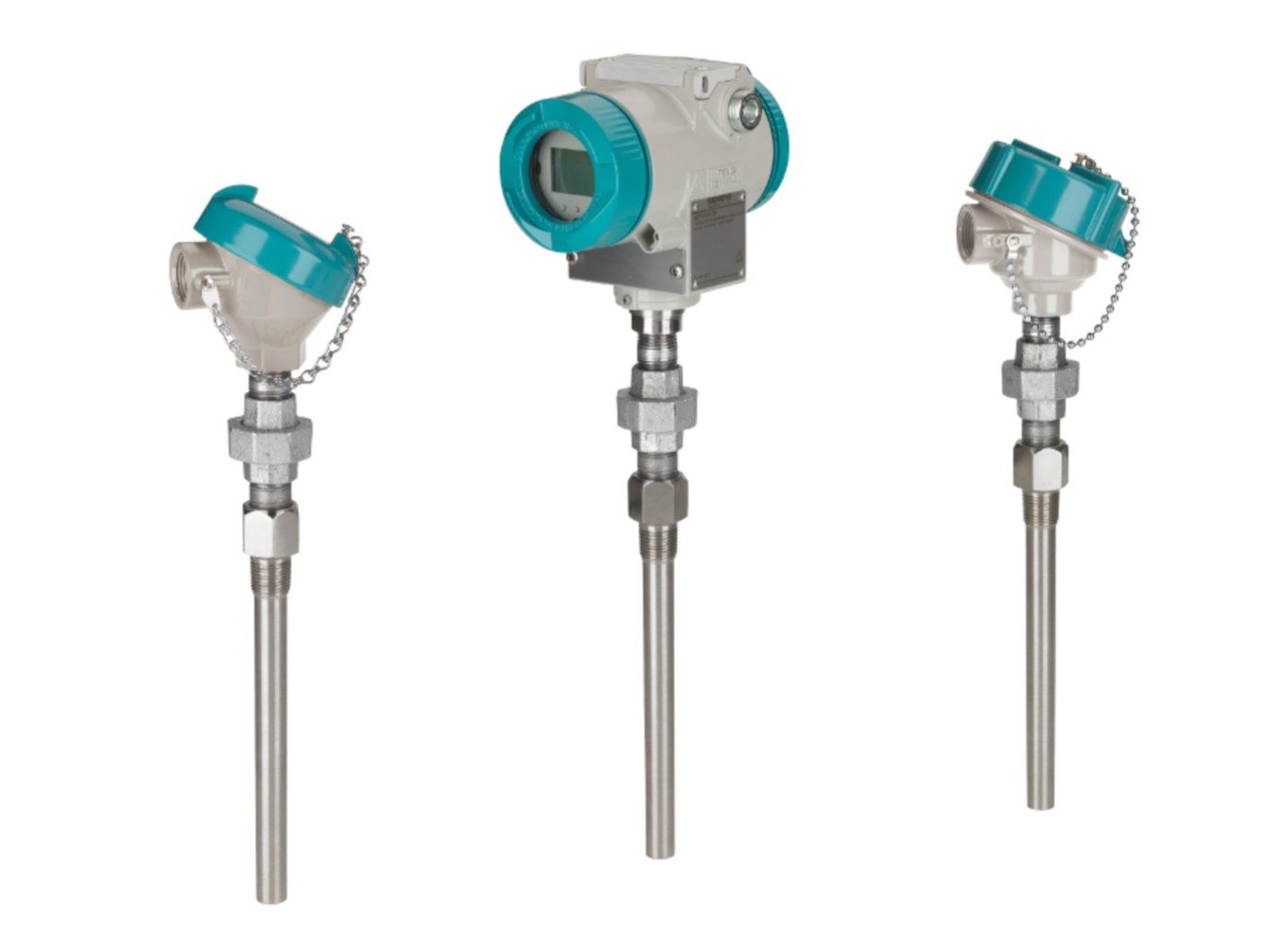

A. Cảm biến nhiệt độ
Trong thế giới hiện đại, nơi mà một độ chênh lệch nhỏ về nhiệt độ có thể quyết định sự thành bại của một quy trình sản xuất hoặc thậm chí cứu sống con người, cảm biến nhiệt độ đã trở thành “người gác cổng” thầm lặng nhưng vô cùng quan trọng. Hãy tưởng tượng, trong một nhà máy sản xuất thực phẩm, nếu nhiệt độ tủ đông lệch chỉ vài độ, hàng nghìn sản phẩm có thể bị hỏng, dẫn đến tổn thất kinh tế khổng lồ. Hay trong y tế, việc theo dõi chính xác nhiệt độ cơ thể có thể phát hiện sớm các dấu hiệu bệnh lý. Tầm quan trọng của việc đo nhiệt độ không chỉ giới hạn ở công nghiệp mà còn len lỏi vào mọi khía cạnh của đời sống hàng ngày, từ điều hòa không khí trong nhà đến động cơ xe hơi trên đường phố.
Thị trường cảm biến nhiệt độ toàn cầu đang chứng kiến sự bùng nổ mạnh mẽ. Theo báo cáo từ MarketsandMarkets, thị trường này dự kiến đạt khoảng 7.43 tỷ USD vào năm 2025 và tăng trưởng lên 8.94 tỷ USD vào năm 2030, với tốc độ tăng trưởng hàng năm kép (CAGR) khoảng 3.8%. Một số nguồn khác ước tính cao hơn, chẳng hạn như Mordor Intelligence dự báo đạt 9.35 tỷ USD vào năm 2025 và 12.68 tỷ USD vào năm 2030 với CAGR 6.28%. Sự tăng trưởng này được thúc đẩy bởi nhu cầu ngày càng cao trong các lĩnh vực như tự động hóa, IoT và Industry 4.0, nơi mà đo lường nhiệt độ chính xác là yếu tố then chốt để tối ưu hóa hiệu suất và đảm bảo an toàn. Các ngành công nghiệp như ô tô, y tế và sản xuất đang đầu tư mạnh mẽ vào công nghệ này để cải thiện hiệu quả và giảm thiểu rủi ro.
B. Định nghĩa cảm biến nhiệt độ
Cảm biến nhiệt độ, hay còn gọi là temperature sensor, là một thiết bị đo lường và ghi nhận nhiệt độ của môi trường hoặc vật thể. Khái niệm cơ bản của nó là chuyển đổi sự thay đổi nhiệt độ thành một tín hiệu có thể đo lường được, thường là tín hiệu điện. Cụ thể, cảm biến hoạt động bằng cách sử dụng các đặc tính vật lý biến thiên theo nhiệt độ, như điện trở, điện áp hoặc dòng điện, để tạo ra dữ liệu đầu ra. Ví dụ, một cảm biến đơn giản có thể thay đổi điện trở khi nhiệt độ tăng, và tín hiệu này được xử lý để hiển thị giá trị nhiệt độ trên màn hình hoặc gửi đến hệ thống điều khiển. Các loại cảm biến phổ biến bao gồm RTD, thermocouple và thermistor, mỗi loại có nguyên lý hoạt động riêng biệt để phù hợp với các ứng dụng khác nhau.
C. Tầm quan trọng và phạm vi ứng dụng
Vai trò của cảm biến nhiệt độ trong các ngành công nghiệp là không thể phủ nhận. Trong sản xuất, chúng giúp giám sát và kiểm soát quy trình để tránh hỏng hóc thiết bị do quá nhiệt, đảm bảo chất lượng sản phẩm và an toàn lao động. Ví dụ, trong ngành hóa dầu, cảm biến theo dõi nhiệt độ phản ứng hóa học để ngăn ngừa tai nạn. Trong đời sống hàng ngày, chúng xuất hiện trong tủ lạnh, máy giặt, hay thậm chí là điện thoại thông minh để đo nhiệt độ môi trường, giúp điều chỉnh tự động và tiết kiệm năng lượng.
Với sự phát triển của công nghệ IoT (Internet of Things) và Industry 4.0, cảm biến nhiệt độ đang được tích hợp vào các hệ thống thông minh, cho phép giám sát từ xa và dự đoán bảo trì, giảm thiểu downtime và tăng hiệu quả năng lượng. Xu hướng này không chỉ làm thay đổi cách chúng ta quản lý năng lượng mà còn mở ra cơ hội cho các ứng dụng mới như nông nghiệp thông minh hay y tế cá nhân hóa.
Bài viết này Dongco sẽ cung cấp cái nhìn toàn diện về cảm biến nhiệt độ, từ nguyên lý hoạt động đến cấu tạo, các loại phổ biến, mạch điều khiển, ứng dụng trong xe ô tô, mô đun, công tắc, ứng dụng rộng rãi, cách sử dụng, tiêu chí lựa chọn, xu hướng phát triển và kết luận. Chúng ta cũng sẽ đề cập đến RTD, thermocouple, thermistor để làm rõ hơn.
II. NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ
A. Cơ sở vật lý
1. Nguyên lý biến thiên đặc tính vật lý
Cảm biến nhiệt độ hoạt động dựa trên sự thay đổi đặc tính vật lý của vật liệu khi nhiệt độ biến đổi. Ví dụ, sự thay đổi điện trở theo nhiệt độ là phổ biến nhất: ở kim loại như platinum, điện trở tăng tuyến tính khi nhiệt độ tăng. Biến đổi điện áp và dòng điện cũng được sử dụng, như trong hiệu ứng Seebeck của cặp nhiệt điện, nơi sự chênh lệch nhiệt độ tạo ra điện áp. Ngoài ra, sự giãn nở nhiệt của vật liệu, như trong công tắc bimetal, làm cong vật liệu để kích hoạt cơ chế. Những nguyên lý này dựa trên các định luật vật lý cơ bản, đảm bảo độ tin cậy trong đo lường.
2. Quá trình chuyển đổi tín hiệu
Quá trình bắt đầu từ việc cảm biến tiếp nhận nhiệt độ và chuyển đổi thành tín hiệu điện thô. Tín hiệu này sau đó được xử lý và khuếch đại qua các mạch điện tử để loại bỏ nhiễu. Cuối cùng, dữ liệu được hiển thị trên màn hình hoặc lưu trữ trong bộ nhớ, có thể truyền qua giao thức như 4-20mA hoặc Modbus cho hệ thống tự động. Quá trình này bao gồm các bước analog-to-digital conversion (ADC) để chuyển đổi tín hiệu analog thành digital, giúp tích hợp dễ dàng với các hệ thống số hóa.
B. Các nguyên tắc hoạt động chính
1. Nguyên tắc biến trở (RTD)
RTD (Resistance Temperature Detector) sử dụng cơ chế hoạt động với platinum làm vật liệu chính. Mối quan hệ tuyến tính giữa nhiệt độ và điện trở cho phép đo chính xác cao, thường ±0.1°C. Độ ổn định dài hạn là ưu điểm, phù hợp cho ứng dụng yêu cầu độ tin cậy cao. Ví dụ, Pt100 có điện trở 100 Ω tại 0°C và hệ số nhiệt độ khoảng 0.385 Ω/°C.
2. Nguyên tắc thermistor
Thermistor làm từ vật liệu bán dẫn, điện trở thay đổi mạnh theo nhiệt độ. Có hai loại: PTC (tăng điện trở khi nhiệt tăng) và NTC (giảm). Chúng phù hợp cho phạm vi nhiệt độ hẹp, như -50°C đến 150°C, với độ nhạy cao nhưng phi tuyến. NTC thường được dùng trong đo lường chính xác ở nhiệt độ phòng, trong khi PTC dùng cho bảo vệ quá nhiệt.
3. Nguyên tắc cặp nhiệt điện
Dựa trên hiệu ứng Seebeck, cặp nhiệt điện tạo điện áp từ sự chênh lệch nhiệt độ giữa hai kim loại khác nhau. Đặc tính phi tuyến đòi hỏi bù trừ, nhưng dải đo rộng lên đến 1600°C. Ví dụ, Type K (NiCr-NiAl) có dải từ -270°C đến 1372°C.
C. Yếu tố ảnh hưởng đến độ chính xác
Nhiệt độ môi trường có thể gây sai lệch nếu không cách ly tốt. Sự truyền nhiệt và mất mát qua vật liệu bao quanh ảnh hưởng đến thời gian đáp ứng, thường từ vài giây đến phút tùy loại. Các yếu tố khác như nhiễu điện từ, độ ẩm và rung động cũng cần được xem xét để duy trì độ chính xác.
III. CẤU TẠO CẢM BIẾN NHIỆT ĐỘ
A. Thành phần cơ bản
1. Bộ phận cảm biến nhiệt
Vật liệu như kim loại (platinum), bán dẫn (silicon) hoặc hợp kim. Hình dạng thường là cuộn dây hoặc màng mỏng, với đặc tính nhiệt động học như hệ số nhiệt độ dương/âm. Ví dụ, trong Pt100, platinum được cuộn thành dây mỏng để tăng độ nhạy.
2. Thân cảm biến
Chế tạo từ inox chịu nhiệt, ceramic hoặc nhựa, thiết kế chống thấm (IP67) và chịu áp lực cao. Hình dạng có thể là đầu dò thẳng hoặc cong để phù hợp với vị trí lắp đặt.
3. Hệ thống dây dẫn
Cấu hình 2-4 dây để giảm sai số, vật liệu đồng cách điện PTFE, đầu kết nối M12. Cấu hình 4 dây giúp bù trừ điện trở dây dẫn.
B. Các thành phần bảo vệ
1. Vỏ bảo vệ
Chống ẩm, bụi theo IP rating, chịu rung và ăn mòn. Vỏ inox hoặc titanium dùng cho môi trường khắc nghiệt.
2. Chất cách điện và làm đầy
Gốm alumina ngăn đoản mạch, bột làm đầy để tăng độ bền.
C. Bộ chuyển đổi và xử lý tín hiệu
Mạch khuếch đại op-amp, ADC 16-bit, giao tiếp RS485. Bộ vi xử lý tích hợp để xử lý dữ liệu thời gian thực.
IV. CÁC LOẠI CẢM BIẾN NHIỆT ĐỘ
A. Cảm biến nhiệt điện trở (RTD)
1. Đặc điểm và phân loại
Pt100, Pt1000 từ platinum, dải -200°C đến 850°C. Vật liệu khác: Nickel, Copper.
2. Ưu nhược điểm
Ưu: Chính xác cao, ổn định. Nhược: Giá cao, đáp ứng chậm.
3. Ứng dụng điển hình
Công nghiệp thực phẩm, hóa dầu, nghiên cứu khoa học.
B. Cặp nhiệt điện (Thermocouple)
1. Các loại phổ biến
Type K: -270°C đến 1372°C; Type J: -210°C đến 1200°C; Type T: -270°C đến 400°C; Type S: -50°C đến 1600°C; Type B, E, N.
2. Đặc tính kỹ thuật
Dải rộng, đáp ứng nhanh, chịu nhiệt cao.
3. Ứng dụng
Lò nung, turbine, khí thải.
C. Thermistor
1. Phân loại
NTC: Giảm điện trở với nhiệt tăng; PTC: Tăng.
2. Đặc điểm
Nhạy cao, dải hẹp (-50°C đến 150°C), giá thấp.
3. Ứng dụng
Gia dụng, y tế, điều khiển chính xác.
D. Cảm biến bán dẫn
1. Nguyên lý hoạt động
Thay đổi điện áp diode tuyến tính.
2. Ứng dụng
Vi mạch, đo chính xác, tích hợp.
E. Cảm biến khác
1. Cảm biến hồng ngoại
Không tiếp xúc, ứng dụng y tế, công nghiệp.
2. Cảm biến quang học
Sợi quang, môi trường đặc biệt.
V. MẠCH CẢM BIẾN NHIỆT ĐỘ 220V
A. Mạch điều khiển W3230
1. Thông số kỹ thuật
Điện áp: AC 110-220V; Đầu ra: 10A; Phạm vi: -55°C đến 120°C; Độ trễ: 0-10 phút; Độ phân giải: 0.1°C.
2. Chức năng và cài đặt
Chế độ làm mát (C)/sưởi (H), hiệu chỉnh.
3. Ứng dụng thực tế
Tủ lạnh, lò ủ, HVAC nhỏ.
B. Mạch XH-M452
1. Tính năng nổi bật
Tích hợp cảm biến, đo nhiệt độ và ẩm, nối dài 100m.
2. Thông số chi tiết
Nguồn: 12VDC; Phạm vi: -40°C đến 120°C, 0-100%RH; Độ chính xác: ±0.1°C/0.1%RH.
C. Nguyên tắc thiết kế mạch 220V
1. An toàn điện
Cách ly galvanic, bảo vệ quá áp, tiêu chuẩn CE/UL.
2. Nhiễu và chống nhiễu
Lọc nguồn, che chắn EMI.
VI. CẢM BIẾN NHIỆT ĐỘ XE Ô TÔ
A. Cảm biến nhiệt độ nước làm mát
1. Vai trò và chức năng
Giám sát động cơ, gửi ECU, kích hoạt cảnh báo.
2. Cấu tạo và vị trí lắp đặt
Thermistor NTC trên block động cơ.
3. Hệ thống điều khiển liên quan
Quạt, van thermostat, bơm nước.
B. Các loại cảm biến nhiệt độ khác
1. Cảm biến nhiệt độ khí nạp
Đo không khí vào, tối ưu nhiên liệu.
2. Cảm biến nhiệt độ khí thải
Giám sát xử lý khí thải.
3. Cảm biến nhiệt độ dầu
Theo dõi dầu, cảnh báo quá nhiệt.
C. Chẩn đoán và bảo trì
1. Dấu hiệu hỏng hóc
Cảnh báo sai, quạt bất thường.
2. Phương pháp kiểm tra
Đo điện trở, OBD.
VII. MÔ ĐUN CẢM BIẾN NHIỆT ĐỘ
A. Đặc điểm và tính năng
1. Tích hợp dễ dàng
Giao tiếp digital (I2C, SPI), tương thích vi điều khiển.
2. Độ chính xác cao
Hiệu chỉnh, bù tự động.
B. Các loại module phổ biến
1. DS18B20
1-Wire, -55°C đến 125°C, 12-bit.
2. DHT22/AM2302
Tích hợp ẩm, digital.
3. LM35, TMP36
Analog, giá thấp.
C. Ứng dụng trong dự án
Arduino, Raspberry Pi, giám sát môi trường, smart home.
VIII. CÔNG TẮC CẢM BIẾN NHIỆT ĐỘ
<meta name=”description” content=”Nguyên lý công tắc cảm biến nhiệt độ: Bimetal, điện tử. Ứng dụng bảo vệ thiết bị và tiết kiệm năng lượng.”>
A. Nguyên lý và cấu tạo
1. Cơ chế hoạt động
Kết hợp rơ le, ngưỡng bật/tắt, hysteresis.
2. Các loại công tắc nhiệt
Cơ (bimetal), điện tử, lập trình.
B. Ứng dụng và lợi ích
1. Bảo vệ thiết bị
Ngăn quá nhiệt, tăng tuổi thọ.
2. Tiết kiệm năng lượng
Tự động, tối ưu điện.
C. Tiêu chí lựa chọn
Dải nhiệt, công suất, chính xác, chịu môi trường.
IX. ỨNG DỤNG CỦA CẢM BIẾN NHIỆT ĐỘ
A. Trong công nghiệp
1. Sản xuất và chế biến
Thực phẩm: Kiểm soát ủ, nướng; Dệt: Nhiệt nước nhuộm; Hóa chất: Phản ứng.
2. Luyện kim và cơ khí
Lò nấu, tôi ram, giám sát máy.
3. Năng lượng
Turbine, chưng cất dầu, solar thermal.
B. Trong y tế và sinh học
1. Chăm sóc sức khỏe
Nhiệt kế, theo dõi cơ thể, vận chuyển mẫu.
2. Nghiên cứu
Tủ ấm, bảo quản vaccine, PCR.
3. Chẩn đoán
Thermal imaging, phát hiện viêm.
C. Trong nông nghiệp
1. Nhà kính thông minh
Điều khiển tự động, tối ưu cây trồng.
2. Chăn nuôi
Nhiệt chuồng, ấm gia súc.
D. Trong đời sống hàng ngày
1. Gia dụng
Điều hòa, tủ lạnh, lò nướng.
2. Nhà thông minh
HVAC tự động, AI.
3. Phương tiện vận chuyển
Xe, tàu, container.
X. CÁCH SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ
A. Hướng dẫn sử dụng cơ bản
1. Chuẩn bị thiết bị
Cảm biến phù hợp, datalogger, cáp.
2. Quy trình lắp đặt
Xác định vị trí, lắp cố định, kết nối, kiểm tra.
3. Vận hành và đọc dữ liệu
Khởi động, cài đặt, thu thập dữ liệu.
B. Lưu ý kỹ thuật
1. Cho cảm biến RTD
Dây dẫn 2-4, bù sai số.
2. Cho Thermocouple
Dây bù, điểm lạnh.
3. Cho Thermistor
Dải nhiệt, tuyến tính hóa.
C. Bảo trì và hiệu chỉnh
1. Kiểm tra định kỳ
Đối chiếu chuẩn, vệ sinh.
2. Hiệu chỉnh và sửa chữa
Thiết bị chuẩn, ghi chép.
D. An toàn và lưu ý
1. An toàn điện
Ngắt nguồn, bảo hộ.
2. An toàn nhiệt
Đồ bảo hộ, để nguội.
XI. TIÊU CHÍ LỰA CHỌN CẢM BIẾN NHIỆT ĐỘ
A. Thông số kỹ thuật
1. Dải đo nhiệt độ
Phạm vi cần, dự phòng.
2. Độ chính xác và độ phân giải
Sai số, lặp lại, ổn định.
3. Thời gian đáp ứng
Tốc độ, hằng số thời gian.
B. Điều kiện môi trường
1. Môi trường vật lý
Áp suất, ẩm, rung.
2. Môi trường hóa học
Ăn mòn, tương tác.
C. Yếu tố kinh tế
1. Chi phí ban đầu
Mua, lắp.
2. Chi phí vận hành
Bảo trì, tuổi thọ.
D. Tính năng bổ sung
1. Giao tiếp và tích hợp
4-20mA, Ethernet.
2. Chức năng thông minh
Tự chẩn đoán, lưu trữ.
XII. XU HƯỚNG PHÁT TRIỂN VÀ CÔNG NGHỆ MỚI
A. Công nghệ IoT và Industry 4.0
1. Cảm biến thông minh
Không dây, edge processing, AI.
2. Big Data và Analytics
Thu thập lớn, dự đoán bảo trì.
B. Vật liệu và công nghệ mới
1. Nanomaterials
Siêu nhạy, nhỏ gọn.
2. MEMS Technology
Vi cơ, đa cảm biến.
C. Ứng dụng mới nổi
1. Công nghệ wearable
Giám sát sức khỏe.
2. Môi trường và khí hậu
Mạng lưới, cảnh báo.
XIII. KẾT LUẬN
A. Tổng kết nội dung chính
Cảm biến nhiệt độ đóng vai trò quan trọng với đa dạng loại và ứng dụng, từ nguyên lý đến sử dụng.
B. Khuyến nghị cho người dùng
1. Lựa chọn phù hợp
Phân tích yêu cầu, chi phí.
2. Sử dụng hiệu quả
Lắp đúng, bảo trì.
C. Triển vọng tương lai
Công nghệ mới, mở rộng ứng dụng, chuyển đổi số.
